AndServer 是 Android 平台的 Web Server 和 Web Framework。 它基于编译时注解提供了类似 SpringMVC 的注解和功能,如果您熟悉 SpringMVC,则可以非常快速地掌握它。

特性

  • 部署静态网站
  • 动态 HTTP API,使用注解
  • 全局请求拦截器,使用注解
  • 全局异常处理器,使用注解
  • 全局消息转换器,使用注解

依赖

添加依赖时请替换下述 {version} 字段为https://github.com/yanzhenjie/AndServer/releases上公开的最新版本号。

dependencies {
    implementation 'com.yanzhenjie.andserver:api:{version}'
    annotationProcessor 'com.yanzhenjie.andserver:processor:{version}'
}

架构

AndServer2.0 基于编译时注解实现了 SpringMVC 的大部分注解 API Request 的分发流程也基本和 SpringMVC 一致,与 SpringMVC 最大的不同是 SpringMVC 基于运行时注解。

看到这里读者朋友应该知道了,AndServer2.0 是使用注解开发 Web 程序的,为了有个更直观的了解,我们先看一个模拟用户登录的 HTTP API:

@RestController
public class UserController {

    @PostMapping("/login")
    public String login(@RequestParam("account") String account,
        @RequestParam("password") String password) {

        if(...) {
            return "Successful";
        }
        return "Failed";
    }
}

假设服务端的 Address 是192.168.1.11,监听的端口是8080,那么通过http://192.168.1.11:8080/login就可以访问该登录 HTTP API 了。

下文将依次介绍以下三点:

  1. 系统层架构
  2. 应用层架构
  3. 使用示例

1. 系统层架构

我们都知道 HTTP 是根据 HTTP 协议使用 Socket 做了连接属性、数据格式、交互逻辑方面的包装,我们来模拟一段服务端启动 Server 的代码:

public void startServer(String address, int port) {
    InetAddress inetAddress = InetAddress.getByName();
    ServerSocket serverSocket = new ServerSocket(8080, 512, inetAddress);
    while (true) {
        Socket socket = serverSocket.accept();

        HttpConnection connection = HttpParser.parse(socket);
        HttpThead thread = new HttpThread(connection);
        thread.start();
    }
}

ServerSocket监听了某个端口,当有Socket连接上来的时候去把这个Socket解析为HttpConnection,解析过程是按照 Http 协议拟定的格式,从SocketInputStream读取一些数据后,用RequestResponse包装Socket和未读取的流(比如标记下次读取流的起点),下文会再提到。

接着HttpParserHttpConnection包装了RequestReponse返回,可想而知,作为服务端程序,HttpConnection至少包涵了RequestResponse对象:

public class HttpConnection {
    private Request mRequest;
    private Response mResponse;

    ...
}

紧接着启动了一个线程去处理当前连接,其实也就是处理当前Request,用Response写出数据,怎么处理这个Request是一个 WebFramework 的核心,作为 Http 服务端程序,应该能提供 Html 文件、JS 文件、Java Method(HTTP API)等让客户端访问,因此得有一个管理员来负责请求和资源的匹配,所以有一个叫做HttpDispatcher的类来决定这个Request应该发给哪个资源去处理:

public class HttpDispatcher {

    public void dispath(Request request, Response response) {
        ...
    }

}

HttpThead里面,当线程被唤起时只需要负责调用HttpDispatcher#diaptch()即可,到这里就比较清晰了,只需要HttpDispatcher把当前Request派发到对应的 Html File 或者 Java Method 处理就可以了,具体的处理就属于 HttpFramework 的事,我们下文再讲。

这就是一个简单的 WebServer 的蓝图,我们根据设想画出了系统层架构图:

系统层架构图

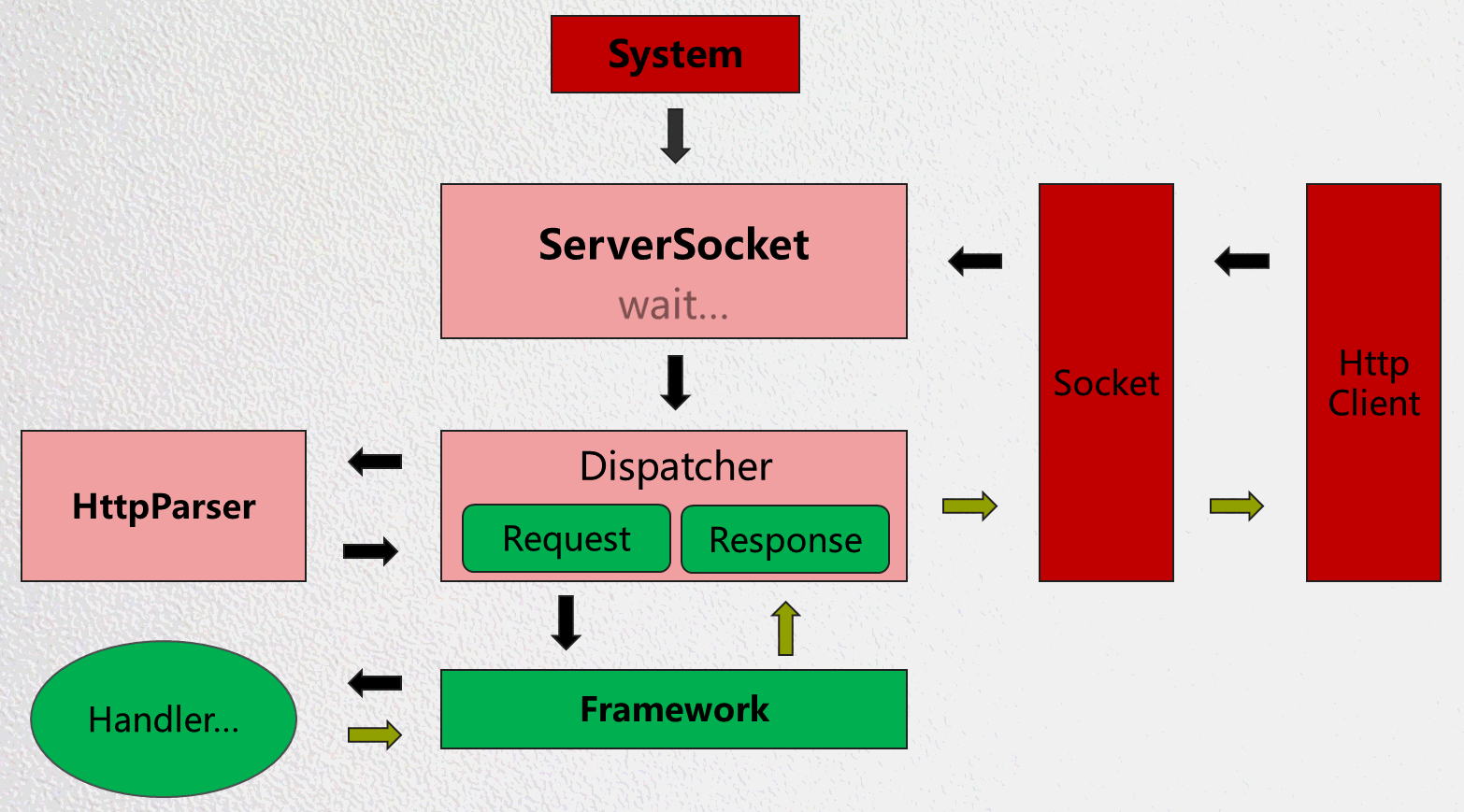

系统层运行时流程图:

系统层流程图

上图中,Handler表示处理请求的操作手柄,可能是 Html File 或者 Java Method。值得高兴的一点是,在我们迭代了几个版本后,发现 Apache 组织提供了上述蓝图中的HttpParser层,因此为了稳定性和节省人力我们已经替换该层为 Apache 的实现。

2. 应用层架构

应用层就是上文中提到的 WebFramework,也就是上一个小节流程图的Framework层,包括了 Session 的处理、Cookie 的处理、Cache 的处理等。

接着上文,HttpDispatcher需要把当前Request派发到对应的 Html File 或者 Java Method 处理,而Handler代表了 Html File 或者 Java Method,因为此二者区别极大,用一个类来表示它们显然有些不合理,于是我们想到了使用Adapter模式,所以有了一个抽象类RequestHandler

public abstract class RequestHandler {

    public abstract void handle(Request request, Response response);
}

RequestHandler可以表示任何文件或者 Java Method,HttpDispatcher的作用是分发请求到各个资源,所以HttpDispatcher不应该来分析某个RequestHandler具体是什么东西,它应该直接调用RequestHandler来处理请求,因为 Html File 或者 Java Method 对应的RequestHandler在实现上显然大有不同,所以这里适用Adapter模式,于是我们用HandlerAdapter去做RequestHandler的适配:

public class HandlerAdapter {

    public RequestHandler getHandler(Request request) {
        ...
    }

    ...
}

HandlerAdapter除了能获取RequestHandler之外,还需要做一些描述性的工作,好让HttpDispatcher知道当前适配的RequestHandler是可以处理正要分发的这个Request的。

因为 Html File 和 Java Method 的返回值又是大相径庭,因为返回值是输出到客户端展示的,所以我们把返回值抽象为View

public class View {

    public Object output() {
        ...
    }

    ...
}

如上所以,output()方法就是获取Handler输出的内容,还有其他方法是对这个输出的描述,这里不例举。

因为View是返回值,没有具体的交互了,所以不适用Adapter模式了,因此我们必须有一个处理返回值的机制,把处理返回值的机制叫做ViewResolver

public class ViewResolver {

    public void resolver(View view, Request request, Response response) {
        ...
    }
}

ViewResolver中根据输出内容的类型不同,处理方式也不同,最终把输出内容通过Response对象写出去,底层是使用上文中提到的被Response包装的Socket写出。

这就是一个简单的 WebFramework 的蓝图,我们根据设想画出了应用层架构图:

应用层架构图

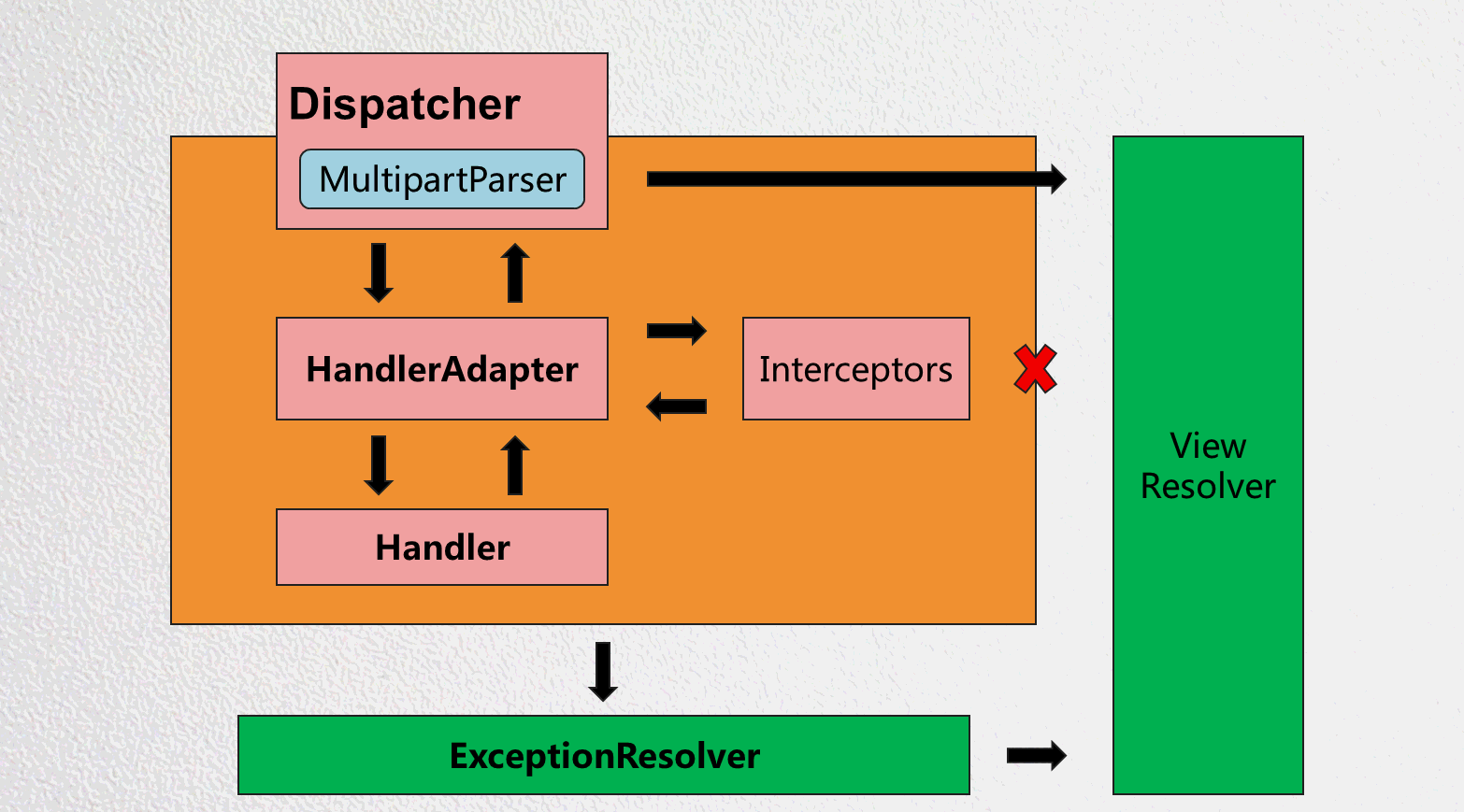

应用层运行时流程图:

应用层流程图

上图中,Interceptor表示对请求的拦截器,比如可以做一些不允许没登录或者没权限的请求进入的工作。ExceptionResolver表示全局异常处理器,比如某个 Api 发生了异常,会转到ExceptionResolver中处理,而不至于当前请求不响应或者响应了不想被客户端看到的消息。

另外需要补充的是,上文中提到的都是粗略的设计,中间还有一些细节,例如 Session 的处理、Cookie 的处理、缓存的处理等都未提到,其中任何一个知识点单独拿出来都可以写一篇文章,由于篇幅关系这里不做详细介绍。

架构设计和流程到此就都介绍完了,有兴趣的开发者也可以自己实现一下。
